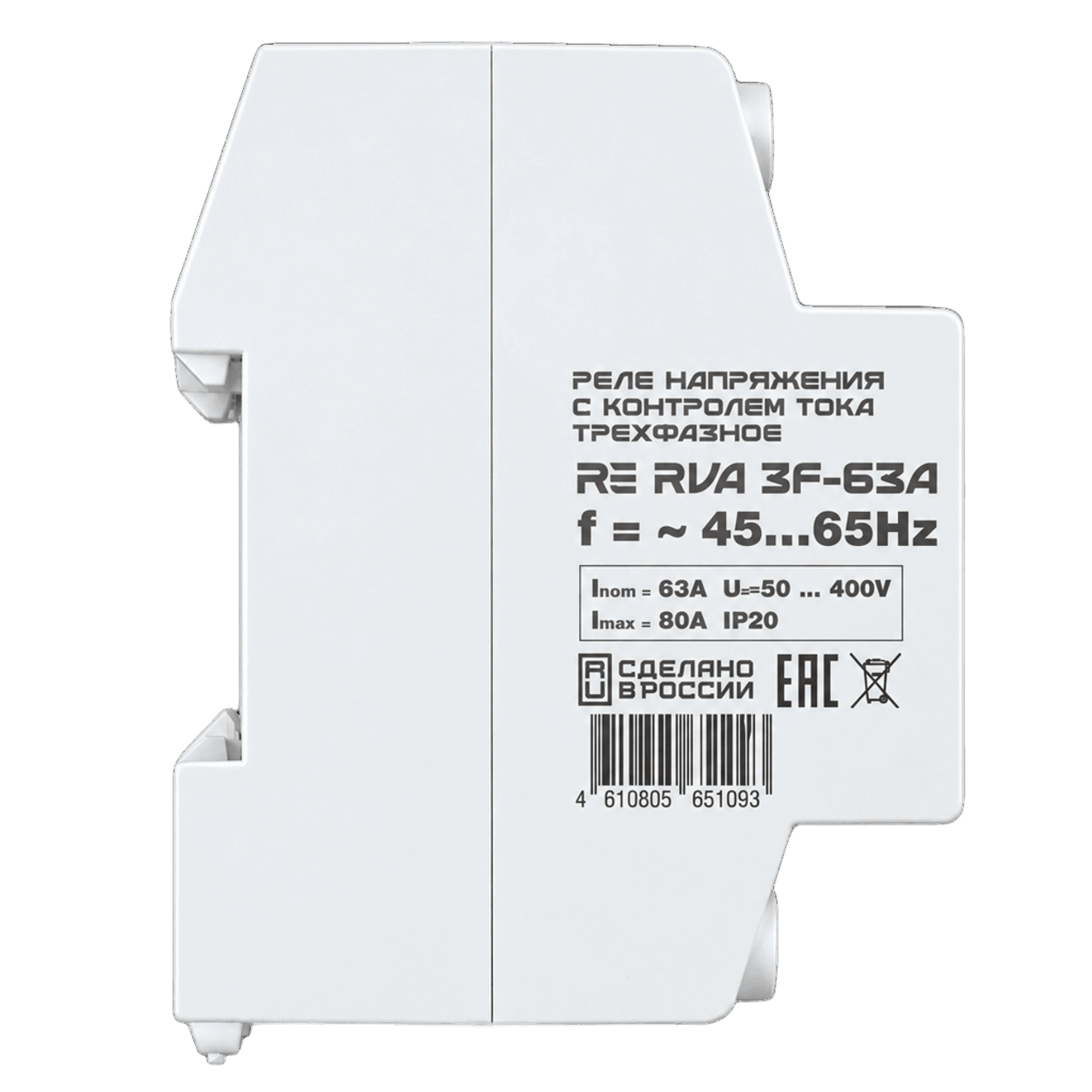

Реле напряжения с контролем тока трехфазное RE RVA3F — 63А с TFT матрицей

Реле напряжения с защитой от перегрузок по току RE серии RVA3F – продолжение развития линейки трехфазных реле от ROSTOKELECTRO.

Уникальные преимущества RE RVA3F-63А:

Размер корпуса 5-DIN

● 5-DIN вместо 6-DIN: за счёт уменьшенных габаритов реле проще разместить в щите — экономится место, упрощается компоновка, особенно в плотно заполненных распределительных щитах.

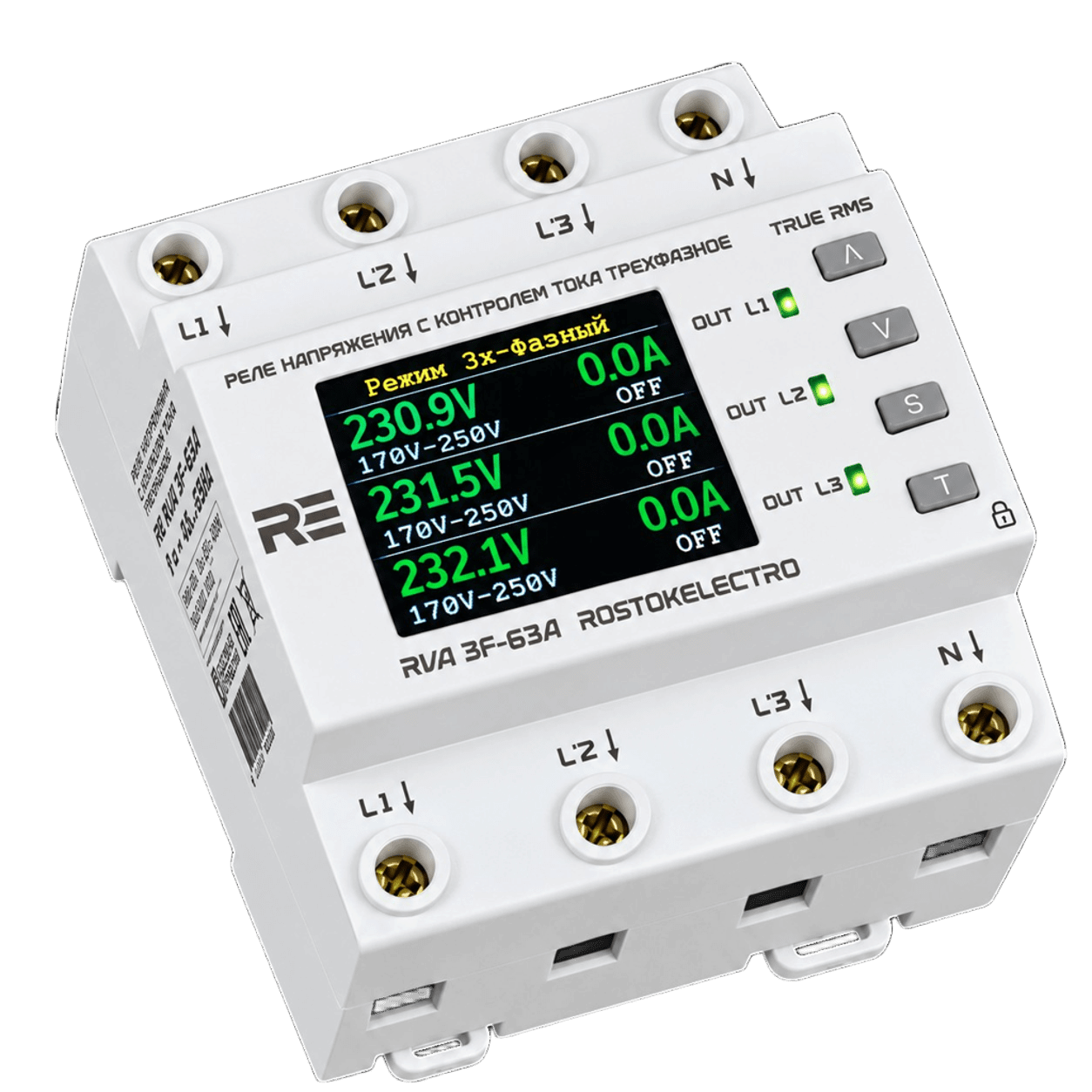

Дисплей с TFT матрицей

● Повышенная информативность: на экране одновременно выводится несколько параметров и дополнительный текст настроек.

● Дружелюбный интерфейс: навигация по меню понятнее, проще настраивать параметры.

● Комфорт при настройке и использовании: по сравнению с обычными дисплеями TFT‑матрица даёт более чёткое и контрастное изображение.

Устройство предназначено для контроля и защиты промышленного и бытового однофазного или трехфазного электрического оборудования от повышенного или пониженного напряжения, пропадания напряжения на одной фазе, асимметрии фаз, токов перегрузки, а также порядка чередования фаз (функция отключаемая).

Прибор совмещает в себе функционал нескольких устройств:

● реле напряжения;

● реле максимального тока;

● амперметра;

● вольтметра.

Основные особенности:

1. Режим работы с потребителями на выбор – три однофазных или трехфазный.

Внимание: прибор питается от трехфазной сети и не предназначен для подключения к однофазному генератору.

2. Прибор может работать, как с фиксированной частотой 50Гц, так и с плавающей частотой в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.

3. Возможность изменения ограничения по току с шагом 1А от номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог срабатывания по току или использовать не стандартные значения.

4. Контроль тока, потребляемого нагрузкой. Защита от повышенных токов и токов короткого замыкания в сети нагрузки.

5. Контроль асимметрии фаз и чередования фаз в трехфазном режиме.

6. Транзит нуля.

7. Сечение входных проводов (суммарно) до 16 кв.мм. по каждой фазе.

8. Блокировка кнопок от случайного нажатия.

9. Возможность калибровки показаний вольтметра, амперметра.

10. Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 16 МГц!

11. Полностью цифровое управление.

12. True RMS.

13. Настройка комфортного значения яркости дисплея.

14. Размер 5-din.

Принцип работы

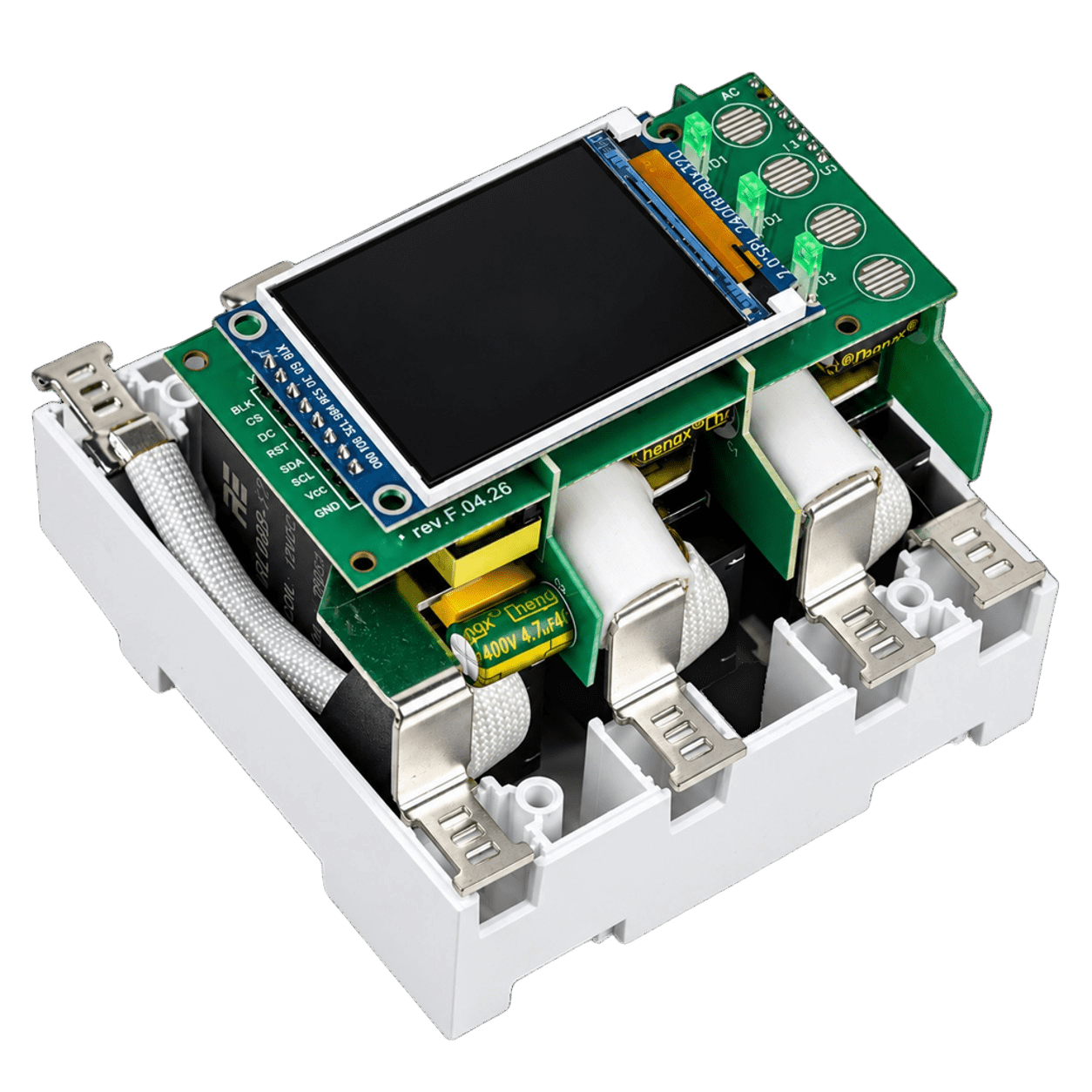

Прибор управляется микроконтроллером, который анализирует величину напряжения и силу тока в трехфазной сети, выявляя отклонения для каждой фазы от установленных при настройке значений. При выходе напряжения за эти пределы прибор отключает нагрузку на данной фазе (однофазный режим) или на трех фазах (трехфазный режим), тем самым предотвращая попадание на вход потребителей критических напряжений. При выходе значений за заданные пределы, реле отключится и на дисплее будет выведена информация о конкретном аварийном режиме. Нагрузка включается автоматически после возвращения напряжения или тока в установленный диапазон через настроенный пользователем (по умолчанию 15 сек) промежуток времени.

Измерение тока производится с помощью встроенных трансформаторов тока. При превышении заданного предела тока прибор отключает нагрузку на данной фазе (однофазный режим) или на трех фазах (трехфазный режим). Нагрузка включается автоматически через установленный пользователем (по умолчанию 5 сек) промежуток времени. Количество отключений по току задается пользователем. Коммутация выхода на нагрузку осуществляется электромагнитными реле.
